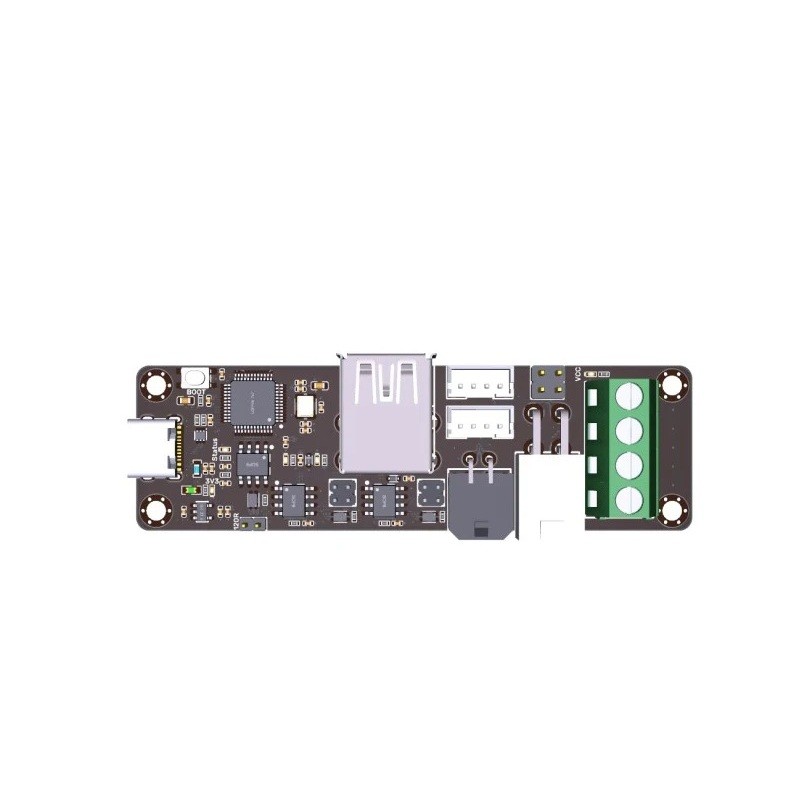

U2C V2.1 Adapter met drie CAN-uitgangen voor de conversie van USB naar CAN-bus
De U2C V2.1 adapter fungeert als een converter tussen de USB-poort en de industriële CAN-bus, waardoor de aansluiting van moderne 3D-printers met Klipper-firmware aanzienlijk wordt vereenvoudigd. De CAN-bus (Controller Area Network) is een communicatiesysteem dat in de industrie wordt gebruikt, dat lange gegevensoverdracht, hoge weerstand tegen interferentie, lage latentie en de mogelijkheid om meerdere apparaten op één lijn aan te sluiten, mogelijk maakt. De U2C V2.1 kan deze functionaliteit uitbreiden naar reguliere thuisprinters en maakt daardoor een stabieler gebruik, nauwkeurigere controle en een nettere bedrading mogelijk.
Deze versie is uitgerust met drie afzonderlijke CAN-uitgangen, die het parallel aansluiten van meerdere modules vergemakkelijken, zoals de EBB36 CAN of EBB42 CAN boards, of andere uitbreidingscomponenten. De adapter bevat bescherming tegen elektrostatische ontlading (ESD), zodat de USB-poort en aangesloten apparaten niet beschadigd raken. De ENIG-oppervlaktebehandeling van de printplaat zorgt voor een lange levensduur, hoge geleidbaarheid en betrouwbare weerstand tegen oxidatie.
De U2C V2.1 werkt in een spanningsbereik van 12–24 V en zijn connectoren zijn overzichtelijk geplaatst: USB-C poort, CAN-IN ingang, drie CAN-OUT uitgangen, indicatiepunten, voedingsklemmen en beschermcircuits. De adapter kan ook worden gebruikt voor het bijwerken van de firmware van apparaten en ondersteunt configuratie in het Klipper-systeem. Het is ideaal voor de aansluiting van Raspberry Pi, Octopus PRO besturingsborden en extruder CAN-modules – het resultaat is een aanzienlijk eenvoudigere en professioneler geleide bedrading van de hele printer.
Installatie
1) Sluit de adapter aan op de Raspberry Pi via USB-C.
2) Sluit de voeding van 12–24 V aan volgens de polariteit die op de klemmen is aangegeven.
3) Sluit de hoofdvertakking van de CAN-bus aan op de CAN-IN ingang.
4) Sluit de modules (bijvoorbeeld EBB36 of EBB42) aan op de drie CAN-OUT uitgangen.
5) Controleer de bevestiging van de draden en de juiste routing van de kabels.
6) Stel in Klipper de identificatie van de CAN-apparaten in en voltooi de configuratie.
Uitleg van afkortingen
CAN – gegevenscommunicatiebus met hoge weerstand en lage vertraging.
USB-C – universele poort voor voeding en gegevensoverdracht.
ESD – bescherming tegen elektrostatische ontlading.
ENIG – vergulde oppervlaktebehandeling van printplaten voor hogere precisie en levensduur.
Compatibiliteit
Compatibel met de EBB36 CAN, EBB42 CAN, Octopus PRO, moederborden met ondersteuning voor de CAN-bus, Raspberry Pi en andere modules die gebruik maken van CAN-communicatie binnen Klipper. Meerdere apparaten kunnen gelijktijdig worden aangesloten.
Inhoud van de verpakking
1× U2C V2.1 adapter (3 CAN-uitgangen)
De U2C V2.1 is een betrouwbaar en efficiënt element dat de stabiliteit en eenvoud van de aansluiting van moderne 3D-printers aanzienlijk verbetert.
