Vector Netwerk Antenne Analyser VNA 10 kHz–1,5 GHz, 2,8" touchscreen, batterij 650 mAh, ABS behuizing, zwart, antennetuner
U heeft al de maximaal beschikbare hoeveelheid in uw winkelmandje.
De Vector Netwerk Antenne Analyser VNA dekt een frequentiebereik van 10 kHz–1,5 GHz. Het apparaat wordt gebruikt voor het meten van antennes, coaxiale kabels, filters en andere hoogfrequente schakelingen. Het apparaat meet S-parameters, het staande golfverhouding (SWR), impedantie, fase en vertraging, en toont de resultaten ook in een Smith-diagram. De analyse in de tijdsdomein (TDR) maakt het mogelijk om de eigenschappen van leidingen te volgen en plaatsen van mismatches of storingen in de kabel te lokaliseren. De analyser wordt bediend via een touchscreen of multifunctionele schakelaar en kan worden aangesloten op een computer of telefoon via USB-C. Dankzij de ingebouwde batterij kan er ook in het veld gemeten worden, bijvoorbeeld bij het afstemmen van antennes en het instellen van de antennetuner direct op de installatielocatie.
- Frequentiebereik: 10 kHz – 1,5 GHz
- Meet dynamisch bereik: 70 dB in het bereik van 50 kHz – 300 MHz, lager in hogere banden
- RF-uitgang: -13 dBm (maximaal -9 dBm)
- Frequentienauwkeurigheid: < 0,5 ppm
- SWR van de poort: < 1,1
- Gemeten grootheden: S-parameters (S11, S21), SWR, impedantie, fase, vertraging, Smith-diagram en analyse in de tijdsdomein TDR
- Scherm: 2,8" touchscreen TFT-scherm met een resolutie van 320 × 240 px
- Bediening: via aanraking of multifunctionele schakelaar (links / OK / rechts)
- Calibratiepunten: 101, scanpunten: 101
- Weergave: 4 sporen, 4 markeringen, 5 geheugenposities voor het opslaan van instellingen
- Interface: USB type C, CDC communicatiemodus (serieel), aansluiting op PC en de meeste Android-telefoons (ondersteunt geen iPhone)
- Opslag: microSD-kaartsleuf tot 32 GB voor het opslaan van gemeten gegevens
- Voeding: USB 5 V / 120 mA, ingebouwde batterij 650 mAh, maximale oplaadstroom 0,8 A
- Weergave van batterijstatus op het scherm
- Aansluitingen: 2× SMA (PORT1 – S11, PORT2 – S21), maximale ingang +10 dBm RF / 10 V DC
- Behuizing: zwart, van ABS kunststof
- Afmetingen van de printplaat: 54 × 85,5 × 11 mm (zonder aansluitingen en schakelaars)
- Gebruik: antennes MF, KV (korte golf), VKV en UKV, baluns, kabels, duplexers en filters, metingen van invoerverlies en isolatie van poorten

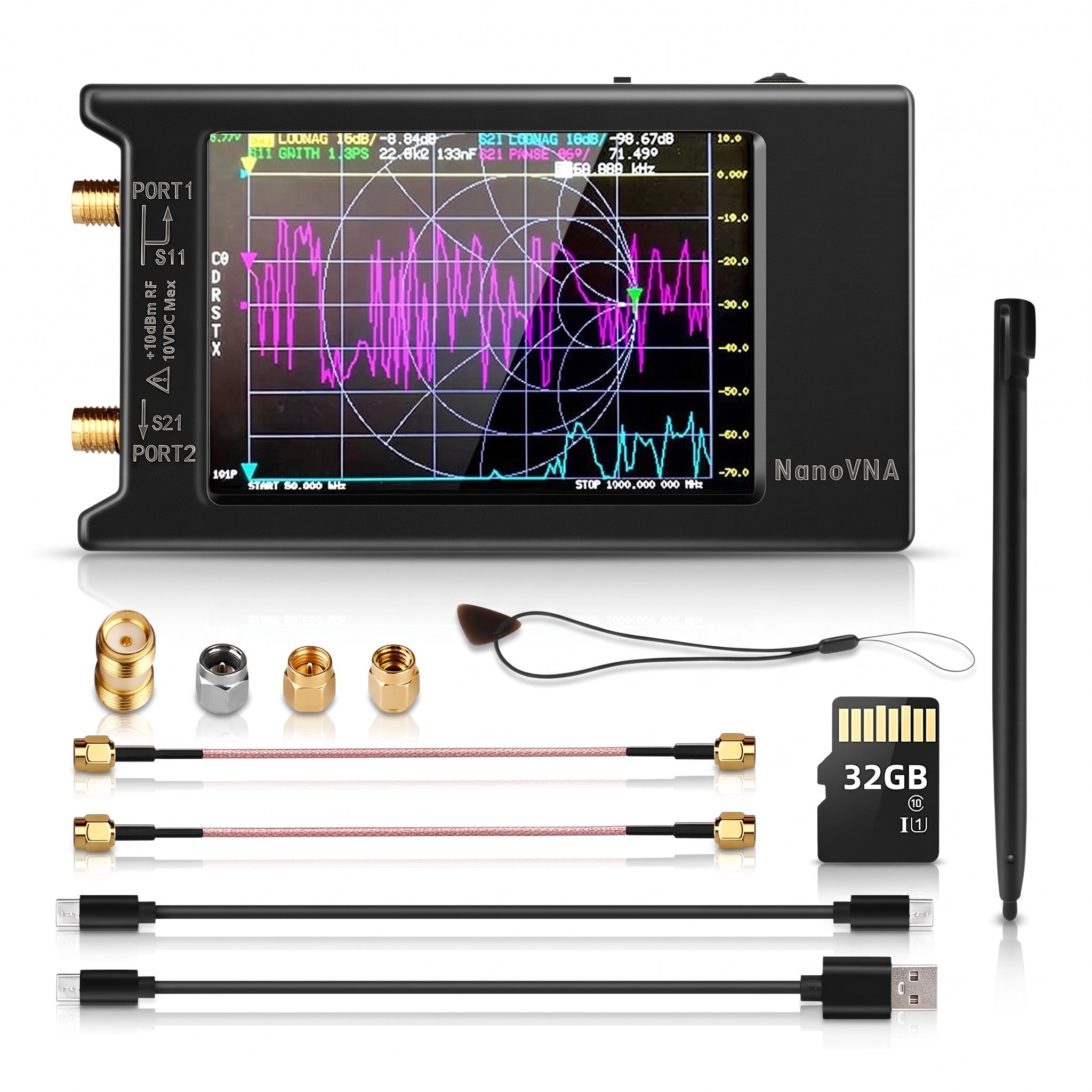

- Inhoud van de verpakking: 1× analyser met 2,8" touchscreen en batterij 650 mAh, 2× SMA kabel RG174 20 cm (man-man), 2× SMA connector (vrouw-vrouw), 1× SMA SHORT calibratieset, 1× SMA OPEN calibratieset, 1× SMA LOAD calibratieset, 1× USB Type-C datakabel, 1× USB-C – USB-C kabel, 1× touchscreen pen
De analyser is bedoeld voor radioamateurs, servicetechnici en geïnteresseerden in hoogfrequente elektronica die antennes in de MF, KV, VKV en UKV banden moeten meten. Het maakt controle van SWR en impedantieaanpassing mogelijk. Het meet ook invoerverlies van filters en isolatie van poorten bij twee- en driebands duplexers. De compacte afmetingen en de ingebouwde batterij vergemakkelijken het meten direct bij de antenne zonder externe voeding. Gemeten gegevens kunnen worden opgeslagen op een microSD-kaart of worden overgedragen naar een computer via de USB-C interface. De SHORT, OPEN en LOAD calibratiesets zijn inbegrepen, zodat kalibratie kan worden uitgevoerd zonder extra accessoires.
