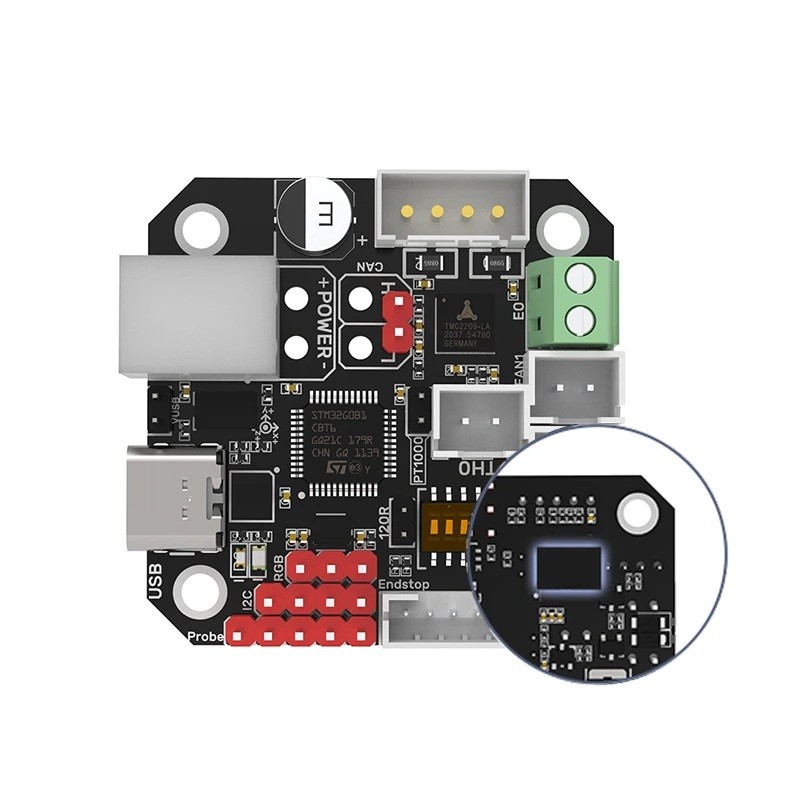

EBB 42 CAN Besturingseenheid met MAX31865 Converter Ondersteuning voor CAN-bus Controle van de aanvoerkop Vibratiebewaking ADXL345 Temperatuursensoren
De EBB 42 CAN besturingseenheid met MAX31865 converter is ontworpen voor gebruikers die nauwkeurige temperatuurmetingen, stabiele communicatie en betrouwbare controle van de aanvoerkop bij een 3D-printer nodig hebben. Het combineert ondersteuning voor de CAN-bus, de meetchip ADXL345 en de MAX31865 converter, die zorgt voor zeer nauwkeurige uitlezing van PT100 en PT1000 sensoren. De CAN-bus is een datasysteem dat snelle en veilige gegevensoverdracht tussen de besturingseenheden mogelijk maakt, wat de stabiliteit en betrouwbaarheid van het printen aanzienlijk verhoogt. De ADXL345 chip registreert de vibraties van de printerbeweging, wat compensatie van trillingen mogelijk maakt en de oppervlaktekwaliteit van de modellen verbetert. De aanvoerkopmotor wordt aangestuurd door de TMC2209 module, die zorgt voor een stille en nauwkeurige werking. De besturingseenheid bevat beschermingscomponenten tegen elektrostatische ontlading en overspanning, wat de levensduur van het gehele systeem verhoogt. Duidelijk gemarkeerde connectors maken een gemakkelijke aansluiting van motoren, sensoren, ventilatoren, schakelaars en datalijnen mogelijk.
Belangrijkste kenmerken en voordelen:
-
CAN-bus voor stabiele en snelle gegevensoverdracht met minimale bekabeling.
-
MAX31865 converter voor zeer nauwkeurige digitale uitlezing van PT100 en PT1000 sensoren.
-
ADXL345 chip voor het bewaken van vibraties en hun compensatie in het printproces.
-
TMC2209 module voor soepele, stille en nauwkeurige aansturing van de aanvoerkopmotor.
-
Beschermingscomponenten tegen elektrostatische ontlading en overspanning voor veilige werking.
-
Mogelijkheid om de terminatieweerstand 120R in te schakelen.
-
Schakelbare voeding via USB.
-
Inhoud van de verpakking: 1x EBB 42 CAN besturingseenheid met MAX31865.
Installatie-instructies:
De besturingseenheid wordt bevestigd aan de motor die de aanvoerkop aandrijft met behulp van standaard montageschroeven. Vervolgens wordt de CAN-bus aangesloten, waarbij de terminatieweerstand 120R kan worden geactiveerd afhankelijk van de lengte van de kabel tussen de besturingseenheden. Daarna worden de voedingskabel, motor, ventilatoren, schakelaars en temperatuursensoren aangesloten. De MAX31865 converter zorgt voor nauwkeurige uitlezing van PT100 en PT1000 sensoren, die worden aangesloten op basis van hun weerstandsaansluittype. Indien voeding via USB nodig is, wordt de juiste positie van de jumper ingesteld. De meetchip ADXL345 wordt verbonden met de hoofdbesturingseenheid van de printer voor vibratiekalibratie. In het Klipper-systeem wordt vervolgens de CAN-communicatie ingesteld, worden apparaatidentificaties toegewezen en worden de parameters voor de aanvoerkopcontrole aangepast.
Deze versie van de besturingseenheid biedt uitgebreide controle- en meetmogelijkheden, die geschikt zijn voor veeleisende gebruikers en professionele 3D-printerontwerpen. De MAX31865 converter verhoogt de nauwkeurigheid van temperatuurmetingen aanzienlijk, wat belangrijk is bij het werken met gevoeliger materialen. Vermindering van bekabeling door de CAN-bus verbetert de stabiliteit van het systeem en vergemakkelijkt de installatie. Dankzij de complexe koppeling van motorbesturing, vibratiemetingen en nauwkeurige temperatuurdetectie is deze besturingseenheid een betrouwbare technische oplossing voor langdurig en kwalitatief printen. De gebruiker zal de eenvoudige installatie, brede compatibiliteit en hoge operationele stabiliteit waarderen.
