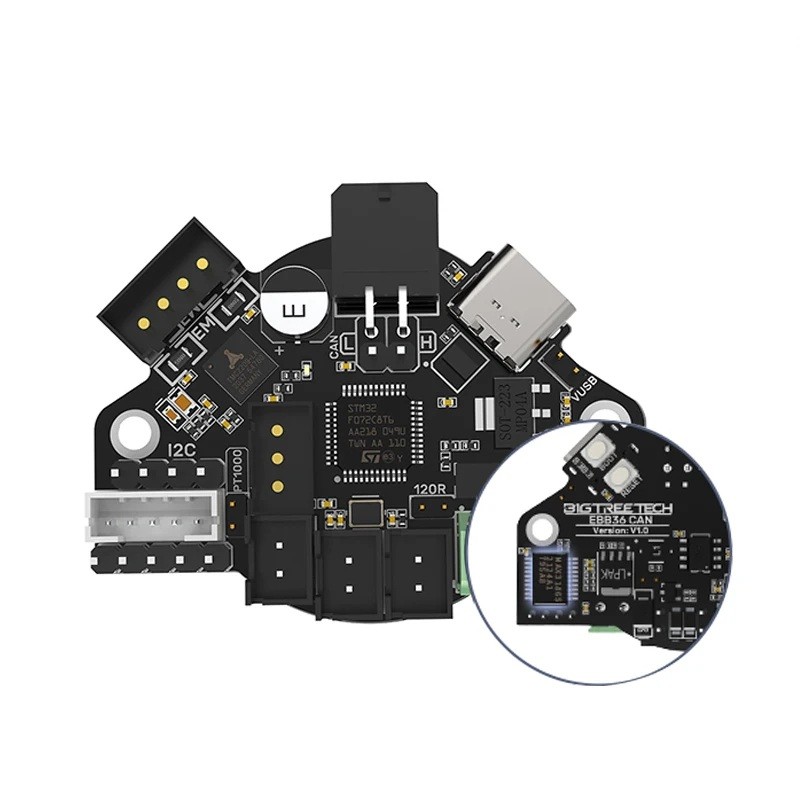

EBB 36 CAN Besturingsplaat met MAX31865 Converter Ondersteuning voor CAN-bus Nauwkeurige aansturing van de aanvoerkop Temperatuursensoren PT100 PT1000
Deze versie van de EBB 36 CAN plaat is uitgebreid met de MAX31865 converter, die zeer nauwkeurige metingen van PT100 en PT1000 temperatuursensoren mogelijk maakt. De MAX31865 converter zet het weerstandssignaal van deze sensoren om in een digitale waarde en biedt zo betrouwbare temperatuurgegevens voor de aansturing van de aanvoerkop en andere delen van de printer. De basis van de plaat is de CAN-bus, een communicatiesysteem dat snelle, stabiele en veilige gegevensuitwisseling mogelijk maakt, zelfs over langere afstanden. De geïntegreerde meetchip ADXL345 dient voor het volgen van trillingen tijdens beweging en helpt ongewenste resonanties te beperken. Voor de aansturing van de aanvoerkopmotor wordt de TMC2209 module gebruikt, die zorgt voor een stille, nauwkeurige en soepele werking. De plaat bevat beschermingscomponenten tegen electrostatische ontlading en overspanning, om een lange levensduur en veilige werking te waarborgen. De connectoren zijn gemarkeerd voor eenvoudige aansluiting van motoren, ventilatoren, sensoren, schakelaars en verlichtingscomponenten. Het is ook mogelijk om de terminatieweerstand van 120R in te schakelen, die kan worden vereist afhankelijk van de lengte van de CAN-busleiding. Voeding kan worden gekozen via USB met behulp van een jumper, wat handig is bij het instellen of afstemmen van parameters.
Hoofdkenmerken en voordelen:
-
CAN-bus voor stabiele en veilige gegevensoverdracht met eenvoudige bekabeling.
-
MAX31865 converter voor zeer nauwkeurige metingen van PT100 en PT1000 sensoren.
-
ADXL345 chip voor het volgen van trillingen en hun compensatie in het printproces.
-
TMC2209 module voor stille en nauwkeurige aansturing van de aanvoerkopmotor.
-
Beschermingscomponenten tegen ontlading en overspanning voor veilige werking.
-
Schakelbare voeding via USB en de mogelijkheid om de terminatieweerstand van 120R in te schakelen.
-
Duidelijk gemarkeerde connectoren en eenvoudige aansluiting.
-
Inhoud van de verpakking: 1x EBB 36 CAN besturingsplaat met MAX31865.
Installatiehandleiding:
De plaat kan op de motor van de aanvoerkop worden geplaatst met behulp van standaard schroeven. Eerst wordt de CAN-bus aangesloten en wordt gekozen of de terminatieweerstand van 120R moet worden geactiveerd. Vervolgens worden de voeding, motor, ventilatoren, schakelaars en temperatuursensoren aangesloten. De MAX31865 converter zorgt voor nauwkeurige uitlezing van de PT100 en PT1000 sensoren, die worden aangesloten afhankelijk van het type weerstandssnoer. Als voeding via USB nodig is, wordt de jumper in de juiste positie ingesteld. Voor trillingsmeting wordt de ADXL345 chip met een datakabel op de hoofdplaat van de printer aangesloten. In het Klipper-systeem wordt vervolgens de CAN-communicatie geconfigureerd en worden de juiste parameters ingesteld.
Deze variant van de plaat is bedoeld voor veeleisendere gebruikers die nauwkeurige temperatuurmetingen en stabiele aansturing van de aanvoerkop nodig hebben. De MAX31865 converter verbetert de kwaliteit van de temperatuurregeling aanzienlijk, wat belangrijk is bij het printen van materialen die een nauwkeurige temperatuurstabiliteit vereisen. De plaat vereenvoudigt de bekabeling, verhoogt de betrouwbaarheid van het systeem en biedt functies die gewone moederborden niet bieden. Het is geschikt voor zowel het upgraden van oudere modellen als voor nieuwe ontwerpen, waar hoge precisie en professionele resultaten vereist zijn. Het biedt eenvoudige installatie, hoge compatibiliteit en betrouwbare technische oplossing voor langdurig gebruik.
