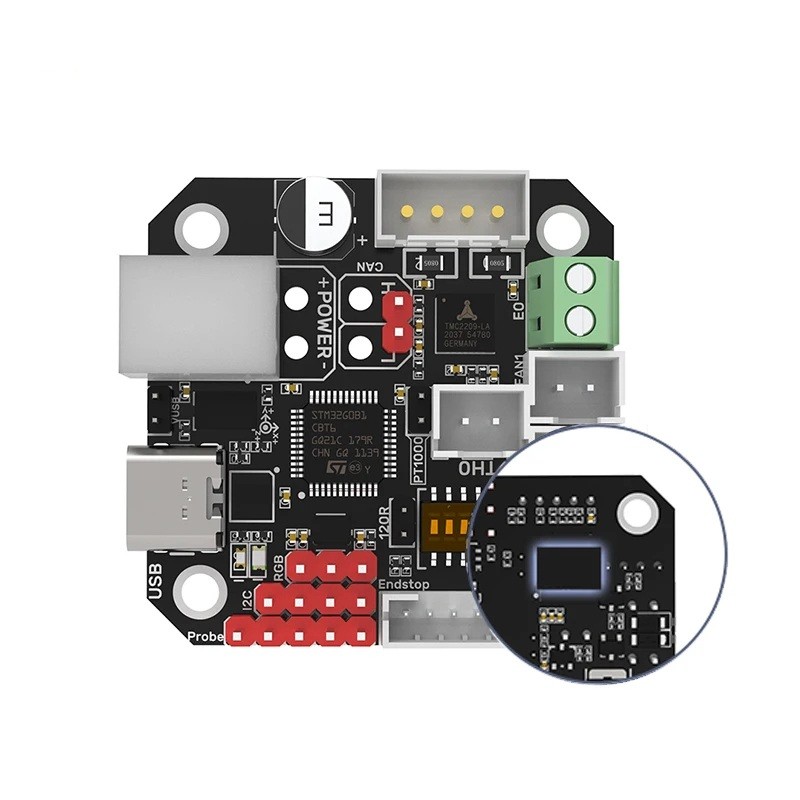

EBB 42 CAN Besturingsplaat voor 3D-printers Ondersteuning van CAN-bus Nauwkeurige aansturing van de extruder Vibratiebewaking ADXL345 Temperatuursensoren
De EBB 42 CAN besturingsplaat is ontworpen voor gebruikers die een stabiele aansturing van de extruder, nauwkeurige temperatuurmetingen en betrouwbare gegevensoverdracht in 3D-printers nodig hebben. De plaat maakt gebruik van de CAN-bus, een datasysteem dat snelle, veilige en robuuste communicatie tussen de verschillende onderdelen van het apparaat mogelijk maakt. Hierdoor kan de hoeveelheid bekabeling aanzienlijk worden verminderd en kan een hogere betrouwbaarheid worden bereikt. Op de plaat bevindt zich de meetchip ADXL345, die vibraties tijdens de bewegingen van de printer registreert. Deze gegevens maken compensatie van trillingen en verbetering van de oppervlaktekwaliteit van de geprinte modellen mogelijk. De TMC2209 besturingsmodule is bedoeld voor de motor van de extruder en zorgt voor een stille, soepele en nauwkeurige werking. De plaat ondersteunt zeer nauwkeurige temperatuursensoren PT100 en PT1000, die tweedraads of vierdrads kunnen worden aangesloten, afhankelijk van de keuze van de schakelaar. Er zijn ook beschermingscomponenten tegen elektrostatische ontlading en overspanning, wat zorgt voor een veilige en langdurige werking. De connectors zijn duidelijk gemarkeerd en maken aansluiting van de motor, ventilatoren, schakelaars, verlichting en datacomponenten mogelijk. Ook kan de terminatieweerstand van 120R worden geactiveerd voor een goede werking van de CAN-bus.
Hoofdkenmerken en voordelen:
-
CAN-bus voor stabiele, snelle en veilige communicatie met minimale bekabeling.
-
ADXL345 chip voor het bewaken van vibraties en de mogelijkheid tot compensatie.
-
TMC2209 module voor nauwkeurige aansturing van de extrudermotor.
-
Ondersteuning voor PT100 en PT1000 sensoren met schakelbare aansluittype.
-
Beschermingscomponenten tegen ontlading en overspanning voor veilige werking en lange levensduur.
-
Terminatie weerstand van 120R bediend via een jumper.
-
Schakelbare voeding via USB voor instellingen.
-
Inhoud van de verpakking: 1x EBB 42 CAN besturingsplaat.
Installatiehandleiding:
De plaat wordt bevestigd aan de motor van de extruder met behulp van standaard schroeven. Na de mechanische bevestiging wordt de CAN-bus aangesloten en wordt gekozen of de terminatieweerstand van 120R moet worden geactiveerd, afhankelijk van de kabellengte. Vervolgens worden voeding, motor, ventilatoren, temperatuursensoren en schakelaars aangesloten. Als onafhankelijke voeding via USB nodig is, wordt de juiste jumperpositie ingesteld. De meetchip ADXL345 wordt verbonden met de hoofdplaat van de printer voor vibratiekalibratie. In het Klipper-systeem wordt vervolgens de CAN-communicatie geconfigureerd en worden de parameters ingesteld op basis van de gebruikte motor en printer.
Deze versie van de plaat biedt gebruikers een stabiele, nauwkeurige en moderne oplossing voor de aansturing van de extruder en gerelateerde functies. Het maakt het mogelijk om de hoeveelheid bekabeling te verminderen, de stabiliteit van gegevensoverdracht te verhogen en een nauwkeurigere controle over het gehele printproces te verkrijgen. Door de vibratiemeting kunnen kwalitatief betere oppervlakken en hogere nauwkeurigheid worden bereikt. Dit is een betrouwbare technische oplossing, die geschikt is voor zowel modernisering als nieuwe ontwerpen van 3D-printers. De gebruiker zal de duidelijke connectors, eenvoudige installatie en brede compatibiliteit met moderne systemen op basis van de CAN-bus waarderen.
