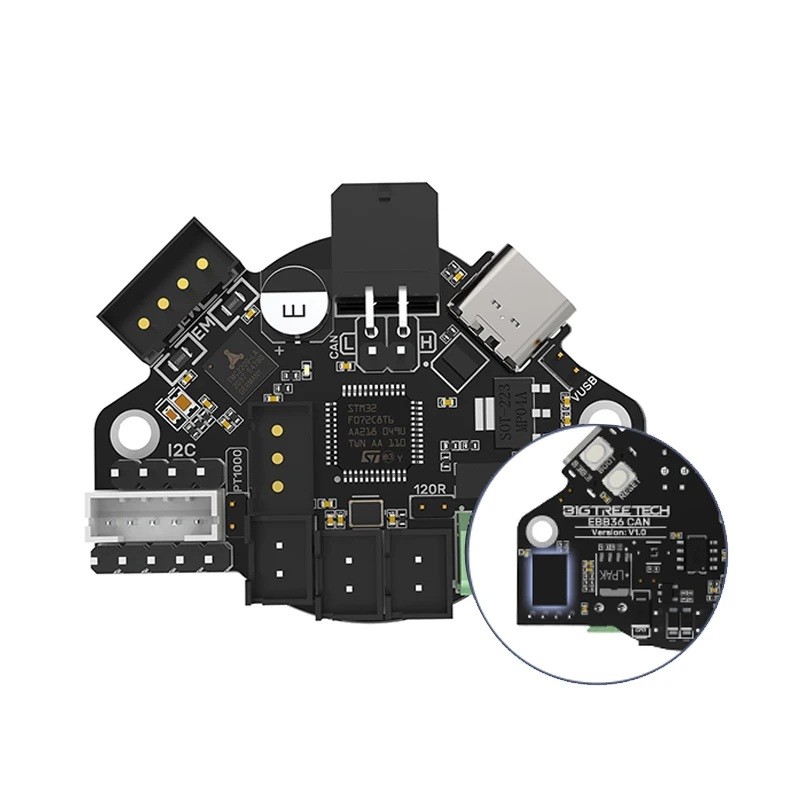

EBB 36 CAN Besturingskaart voor 3D-printers Ondersteuning van CAN-bus Nauwkeurige aansturing van de extruder Trillingsmonitoring ADXL345 Temperatuursensoren
De EBB 36 CAN besturingskaart is bedoeld voor gebruikers die de nauwkeurigheid, stabiliteit en betrouwbaarheid van hun 3D-printer willen verhogen. Het fungeert als een aanvullend module dat bij de extruder wordt geplaatst, waar het verantwoordelijk is voor de motorbesturing, trillingsmeting en gegevensoverdracht via de CAN-bus. De CAN-bus is een datasysteem dat oorspronkelijk in de auto-industrie werd gebruikt en zorgt voor stabiele, snelle en veilige communicatie, zelfs over langere afstanden. De kaart bevat de ADXL345-chip, die trillingen registreert en de printer in staat stelt om de beweging aan te passen om resonanties te verminderen en de oppervlaktekwaliteit te verbeteren. De TMC2209-besturingsmodule zorgt voor een stille, soepele en nauwkeurige werking van de extrudermotor. De kaart ondersteunt PT100 en PT1000 sensoren, die zeer nauwkeurige temperatuurmetingen mogelijk maken en kunnen worden aangesloten met een twee- of vieraderige aansluiting.
Belangrijkste kenmerken en voordelen:
-
Stabiele communicatie via de CAN-bus, die zorgt voor veilige en betrouwbare gegevensoverdracht zonder interferentie.
-
Meetchip ADXL345 die kalibratie van trillingen en verbetering van de printkwaliteit mogelijk maakt.
-
TMC2209-module voor stille en nauwkeurige aansturing van de extrudermotor.
-
Ondersteuning van PT100 en PT1000 temperatuursensoren met verwisselbare aansluittypes indien nodig.
-
Beveiligingselementen tegen elektrostatische ontlading en overspanning die een veilige werking van de kaart garanderen.
-
Mogelijkheid om de beëindigingsweerstand van 120R in te schakelen voor een juiste werking van de CAN-bus.
-
Verwisselbare voeding via USB of hoofdvoedingsinvoer.
-
Duidelijk gemarkeerde connectors voor motor, ventilatoren, sensoren, schakelaars en verlichting.
-
Inhoud van de verpakking: 1x EBB 36 CAN besturingskaart.
Installatie-instructies:
De kaart wordt bevestigd aan de extrudermotor met behulp van standaard schroeven. Na de mechanische bevestiging worden de CAN-bus, voedingskabel, motor, temperatuursensoren en ventilatoren aangesloten. Afhankelijk van de lengte van de bekabeling wordt de beëindigingsweerstand van 120R in- of uitgeschakeld met behulp van een jumper. Als onafhankelijke voeding via USB nodig is, wordt de bijbehorende jumperpositie ingesteld. De ADXL345-chip wordt met een datakabel verbonden met de hoofdprintplaat van de printer om trillingskalibratie mogelijk te maken. In het Klipper-systeem wordt vervolgens de CAN-communicatie geconfigureerd en worden de benodigde parameters ingesteld.
Deze versie van de kaart is geschikt voor de modernisering van oudere printers en voor nieuwe ontwerpen. De gebruiker krijgt nauwkeurigere aansturing van de extruder, betere temperatuurregeling en de mogelijkheid om trillingen te meten. De kaart vereenvoudigt bovendien de bekabeling en verhoogt de stabiliteit van het hele systeem. Dankzij de combinatie van aansturing, meting en beveiligingselementen is het een betrouwbare oplossing voor hoogwaardige prints, lange levensduur en veilige werking. De gebruiker zal de eenvoudige installatie, duidelijke markering van de connectors en hoge compatibiliteit met moderne systemen waarderen. Het is een oplossing ontworpen voor degenen die hogere nauwkeurigheid en professionele resultaten willen bereiken.
